產品介紹

    華天HTRF再生制動能量逆變回饋裝置是利用電力電子器件構成的逆變回饋系統，將制動能量逆變成工頻交流電，回饋到交流電網的裝置。

    再生制動能量逆變回饋裝置改變了以往將制動能量通過制動電阻以發熱的形式消耗掉的處理方式，實現了制動能量的分配再利用，節省了大量的能源，響應節能減排、低碳環保的國家政策。

    再生制動能量逆變回饋系統主要采用電力電子功率模塊IGBT構成大功率三相逆變器，該裝置的直流側與牽引電網的直流母線連接，交流側與交流電網連接。當列車制動能量促使?fàn)恳娋W(wǎng)的直流電壓超過設定值時，再生制動能量回饋裝置啟動并從牽引電網中吸收電能并將電能回饋到交流電網中，供其他負載使用，并實現穩定直流母線電壓的目的。

    再生制動能量逆變回饋裝置還具有輔助整流、無功補償?shù)裙δ堋?/span>

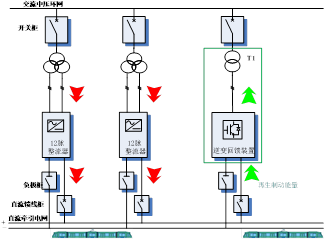

再生制動能量逆變回饋裝置原理圖

   技術特點

   · 采用多DSP協同控制。控制精度高、動態響應速度快。

   · 多項發明專利，輸出電流紋波小，損耗低，噪音小。

   · 下垂特性，適合多機并聯。

   · 輸出波形平滑，諧波含量低。

   · 動態響應快，輸出無過沖。

   · 轉換效率高，滿載回饋效率>98%。

   · 有功能饋、無功補償、諧波濾除綜合治理。

   · 嚴格的熱設計，確保系統運行安全。

   · 完善的保護功能，確保系統運行安全可靠。

   · 光纖隔離驅動，抗干擾能力強。

   · 良好的人機界面：大尺寸真彩色觸摸顯示屏，現場可切換的中英文雙語界面。

   · 具有RS485接口，標準的MODBUS RTU通訊協議，具有計算機遠程監控功能。

   · 無縫接入，不會對原系統造成影響。

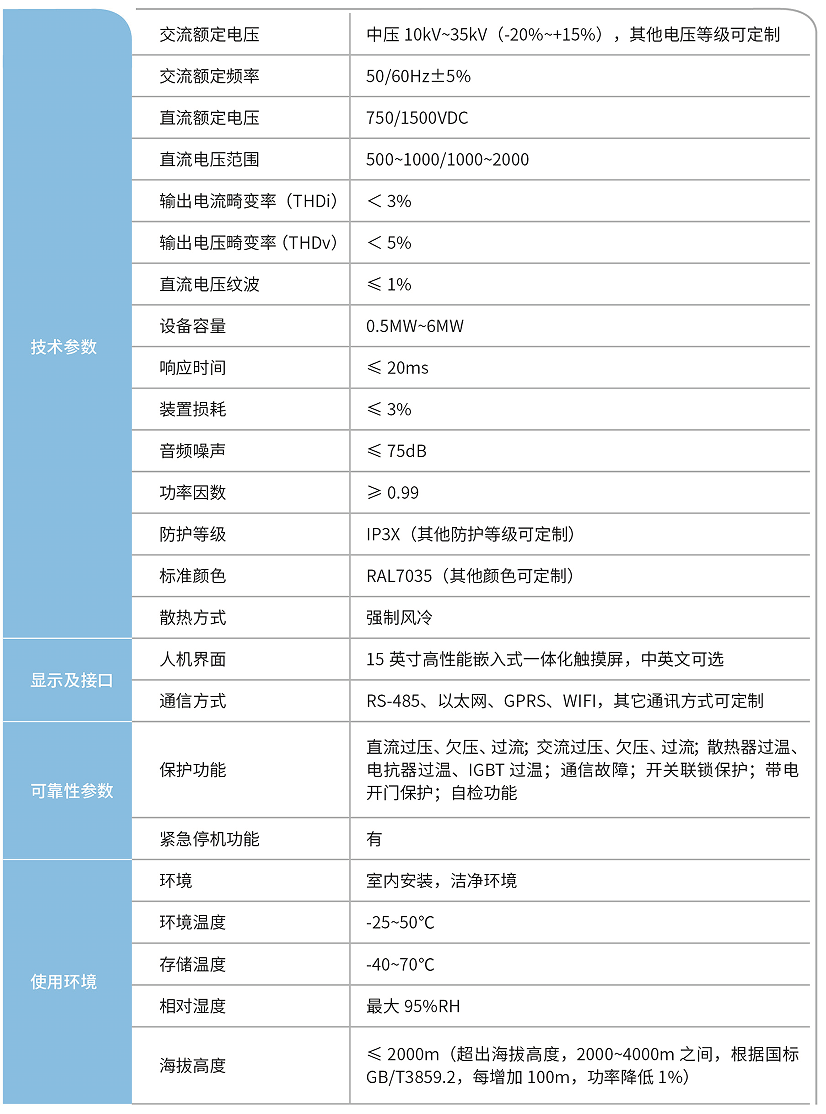

   性能參數
